为降低炉体温度，在炉壳内侧安装水冷却壁。因为炉体和冷却系统间存在温差，产生轴向相对热位移，这可利用波纹管的横向变形来吸收，保护冷却水管不被剪断，这种波纹管直径虽不大，但是高炉用量多的部件。
为降低炉体温度，在炉壳内侧安装水冷却壁。因为炉体和冷却系统间存在温差，产生轴向相对热位移，这可利用波纹管的横向变形来吸收，保护冷却水管不被剪断，这种波纹管直径虽不大，但是高炉用量多的部件。

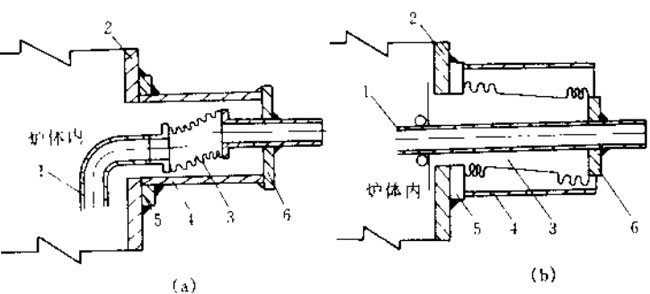

波纹管与炉体及冷却水管的连接有两种典到结构(见图11-4)，一种为炉体(2)与护罩(4)为刚性连接的情况，而在冷却水管上连接一单式膨胀节，常用于空间位置较小的中小型高炉的冷却壁，公称直径为DN25～65mm横向补偿量不大的场合(见图11-4(a))；另一种使膨胀节一端与炉体(通过补强圈5)连接，另一端通过端板(6)与冷却水管相连，这种膨胀节通常为复式膨胀节，常用于空间位置较大的大、中型高炉，横向位移补偿量较大(10～20mm)的场合，公称直径为DN80～200mm。
