膨胀节选型的目标是选用合理的膨胀节类型和布置方式,使其补偿能力大,或者补偿能力一定时,选用少的膨胀节,同时满足支架的受力要求设计者应按照管网的走向、流动介质、工作压力、工作温度、管道直径、管道膨胀量等条件,确定各段采用膨胀节的类型、规格和数量,以保证管网的设计合理、、可靠和经济,管网中典型管段的划分在设计管路系统时,由于受到各种因素的制约,管网的走向和支撑体系往往是相当复杂的管道安装设计一般要求管道布置应整齐有序、横平竖直、集中成排、便于支撑不论一个管网如何复杂,根据现场管道的布置情况,设计人员都可用固定支架、次固定支架将管网合理地分段,分成上面提到的直管段、Z管段、L管段、平面形管段、空间形管段等典型管段

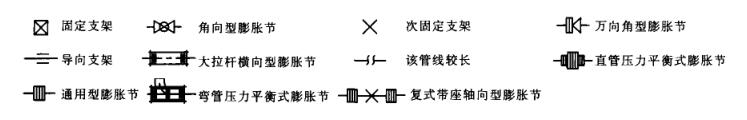

直管段膨胀节的选型如图所示,分种情况在管线两端为固定支架,管线补偿量不是很大的情况下采用通用型膨胀节,如图所示在管线两端为固定支架,管线补偿量如图1(a)不能满足即直管段较长的情况下采用复式带座轴向型膨胀节,如图所示在管线两端为次固定支架,需要膨胀节吸收压力推时采用直管压力平衡式膨胀节,如图所示
