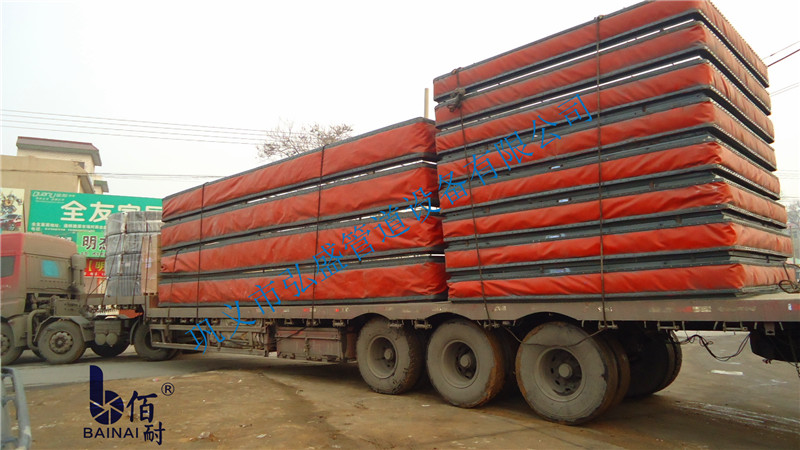

非金属膨胀节有一般结构和特殊结构之分 。一 般结构的可以按华东电力设计院编制的《 DLD-2000一烟风煤粉管道零部件典型设计手册 》或生产厂家的样本进行选型 。根据相邻设备的结构特点 、膨胀量等选取不同的连接方式 。非金属膨胀节的基本结构非金属膨胀节主要由机架 、不锈钢丝网 、隔热填料层 、隔热防尘套 、蒙皮 、耐磨层等个部分组成 ,目前主要有种不同的结构型式 ,图为应用为广泛的非金属膨胀节的典型结构图 ,图为该类型非金属膨胀节的实物展示 。

1.机 架

机架 是非金属膨胀节的轮廓支架 ,可根据需要设计和制造各种规格 ,由折边板 、型钢 、压板 、螺栓 、螺母 、挡板 等组 成 ,以保证有足够的强度和刚度 ,机架的材料应与介质温度相适应 ,一般在400℃以下用Q235 钢 , 600℃以上用不锈钢或耐热钢制成 ,同时考虑烟风道 的保温方式 ,与烟风道之间可用法兰或焊接连接 。

2.不锈 钢 丝 网

不锈钢丝网是非金属膨胀节的衬 ,阻 止 流通介 质 中杂 物 进 人 膨 胀 节 和 阻 止 膨 胀 节 中绝 热 材 料向外 散 失 。

3.隔热填料层

隔热填料层是非金属膨胀节绝热的主要保证 ,它是由多层陶瓷纤维等耐高温材料组成 ,其厚度可根 据流通介质温度及耐高温材料的导热 系数 等 通过传热 计算确定 。在烟道之间的膨胀间隙填塞包裹着耐火纤 维 的耐 火钢丝 网密封 圈 ,以防 止 飞灰沉 积在膨胀间隙中 ,影响正常膨胀 ,同时也防止烟气反窜

4.隔热防尘套

保温棉有兼顾非金属膨胀节的保温和气密性的双重作用 ,它是由玻璃纤维 布 、高硅氧布和各类保温棉毡 常采用硅酸铝纤维棉 等组成 ,既可以将非金属膨胀节的工作温度 降低 ,又可以防止烟气进人 ,其长度和宽度与外层 的蒙 皮一 致 ,具有良好的延伸性 和抗拉强度 。

5.蒙皮

蒙皮 的作用是密封耐压 ,是非金属膨胀节的主要伸缩体 , 材料由密封材料 和耐压材料部分组成 ,一般是由性能优良的硅橡胶或高硅氧聚四氟乙烯与无碱玻璃 丝绵等 多层复合 而成 ,是种高强密封复合材料 。其作用是吸收膨胀量 ,防止漏气和雨水的渗漏 。

6.耐磨层

挡板是起导流和保护隔热层 的作用 ,以避免气流直接冲刷隔热材料而导致非金属体的过早损坏 。其材质的选择应根据不同的介质温度 、介质特性来确定 。挡板还应不影响膨胀节的位移 。
